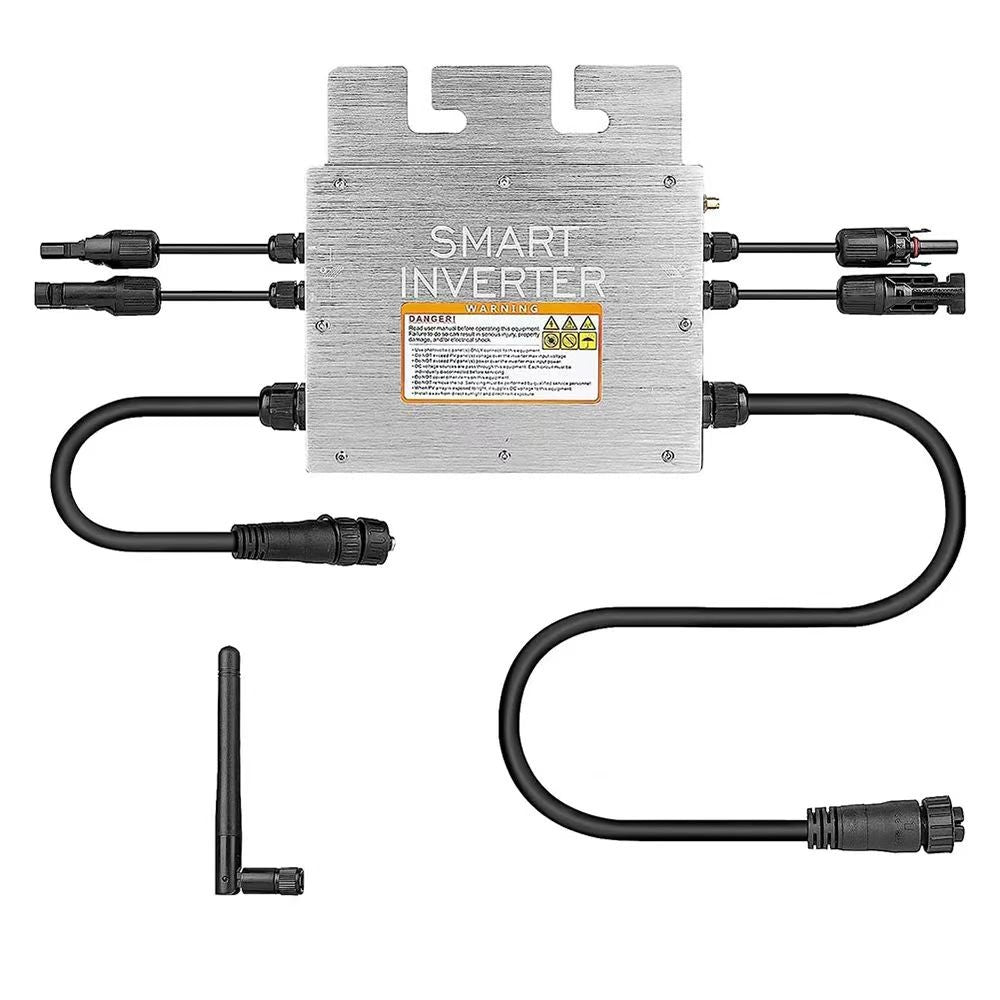

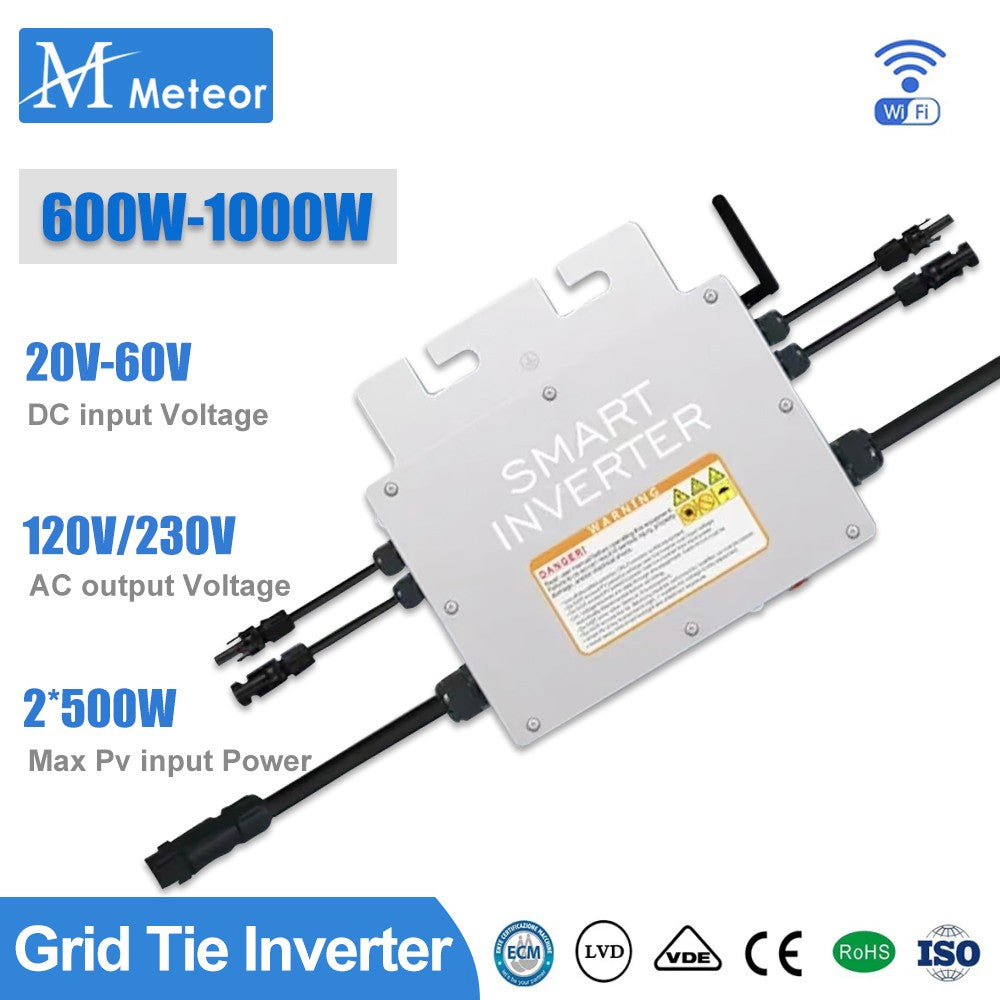

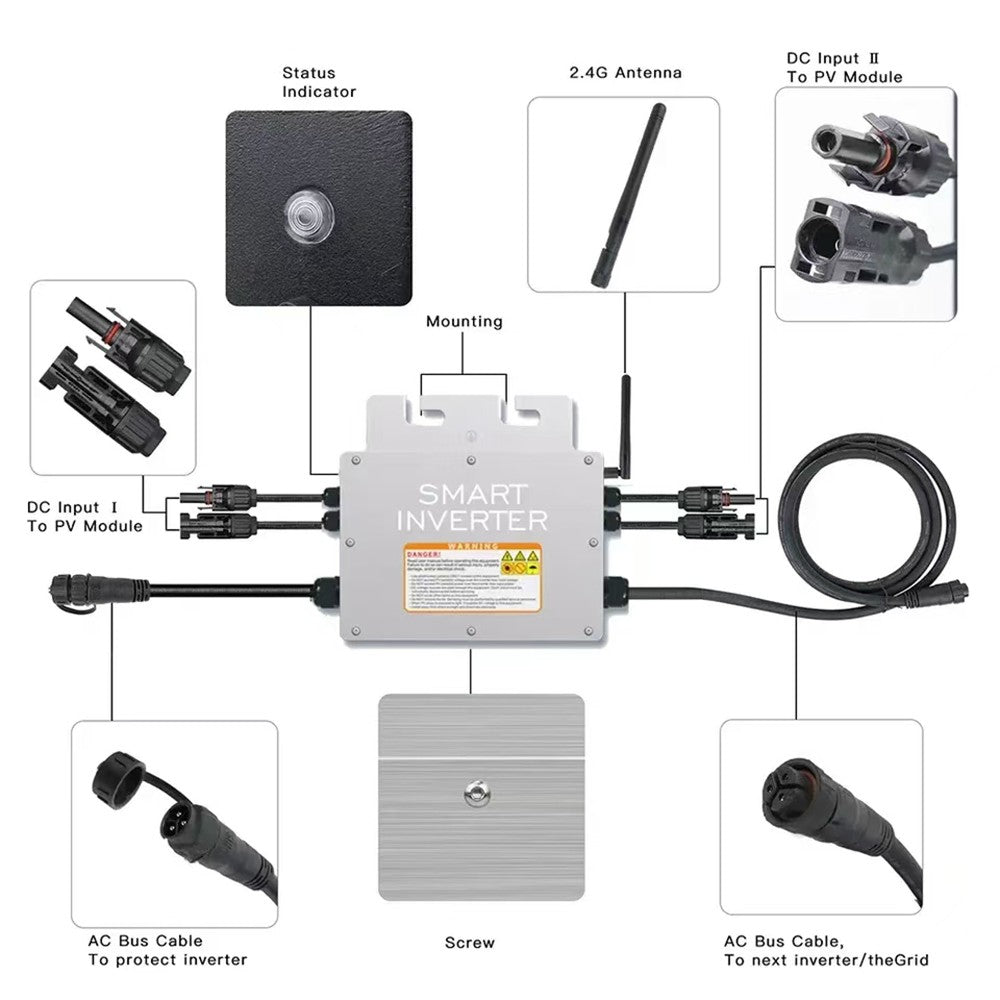

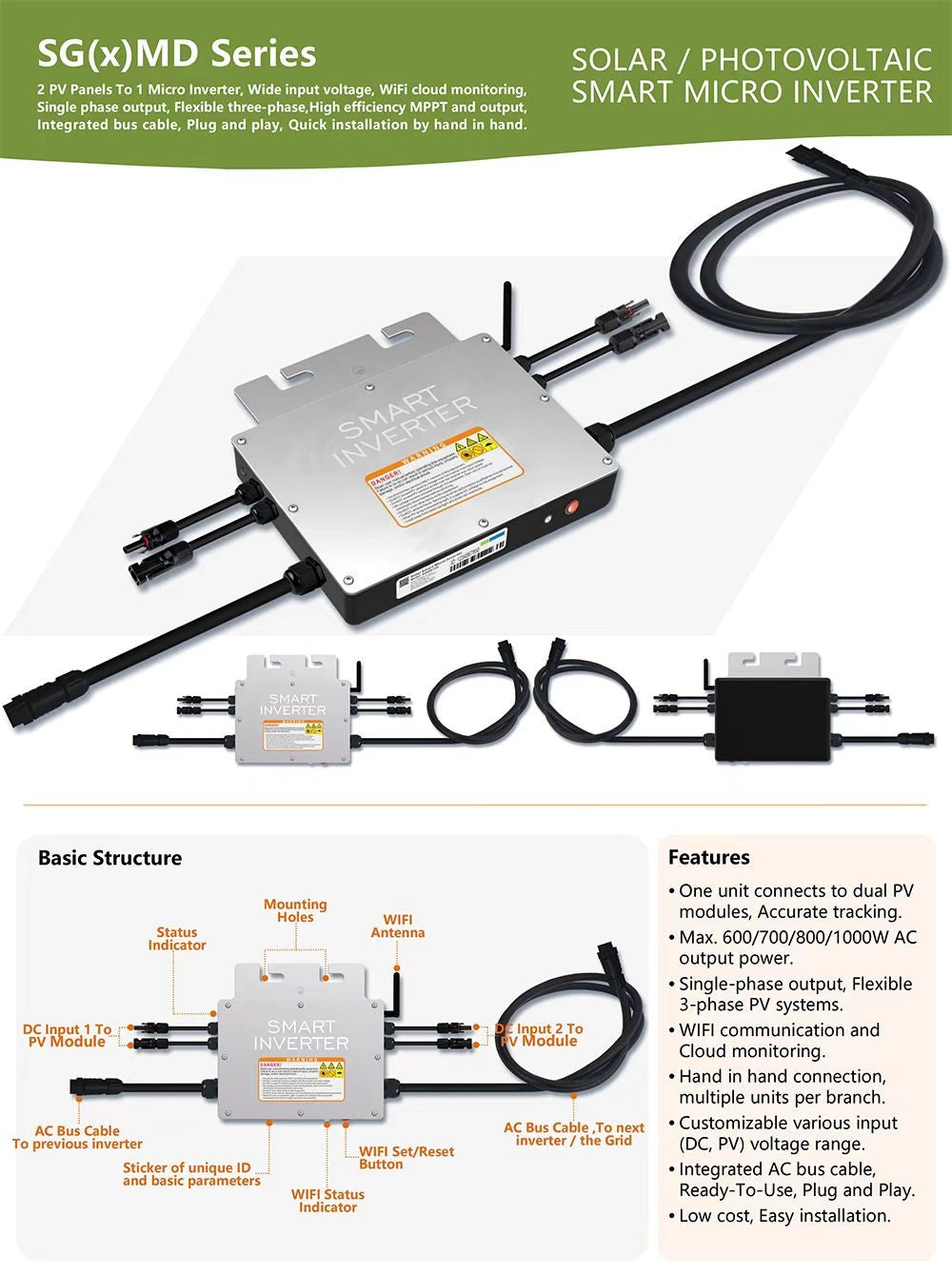

Tensão de entrada fotovoltaica 20 ~ 60v saída ac 110v/230v automática 600w/70

Nome da marca: Nenhum

Origem: CN (Origem)

Químico Hign-em causa: Nenhum

Certificado: CE

Certificado: ROHS

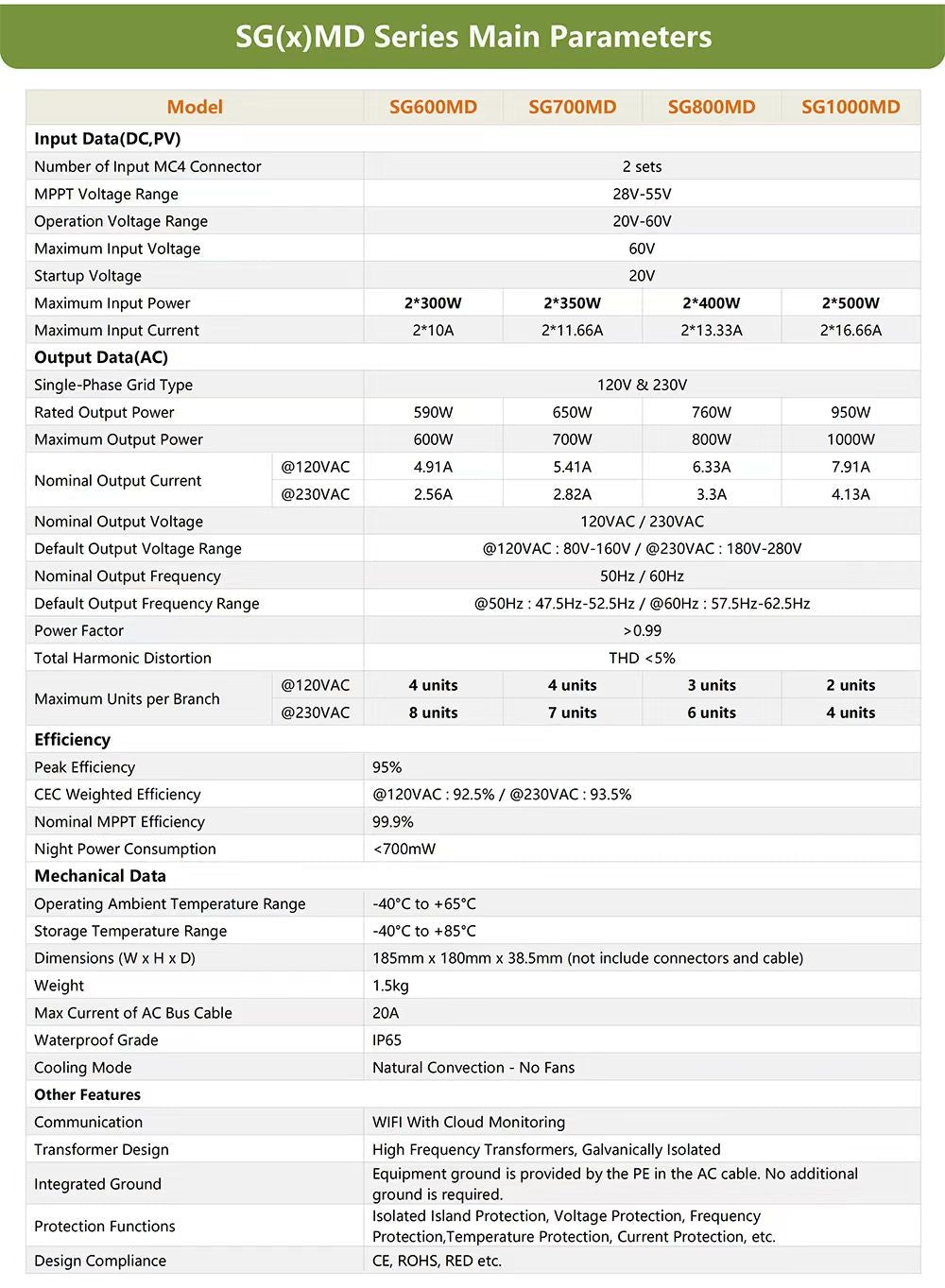

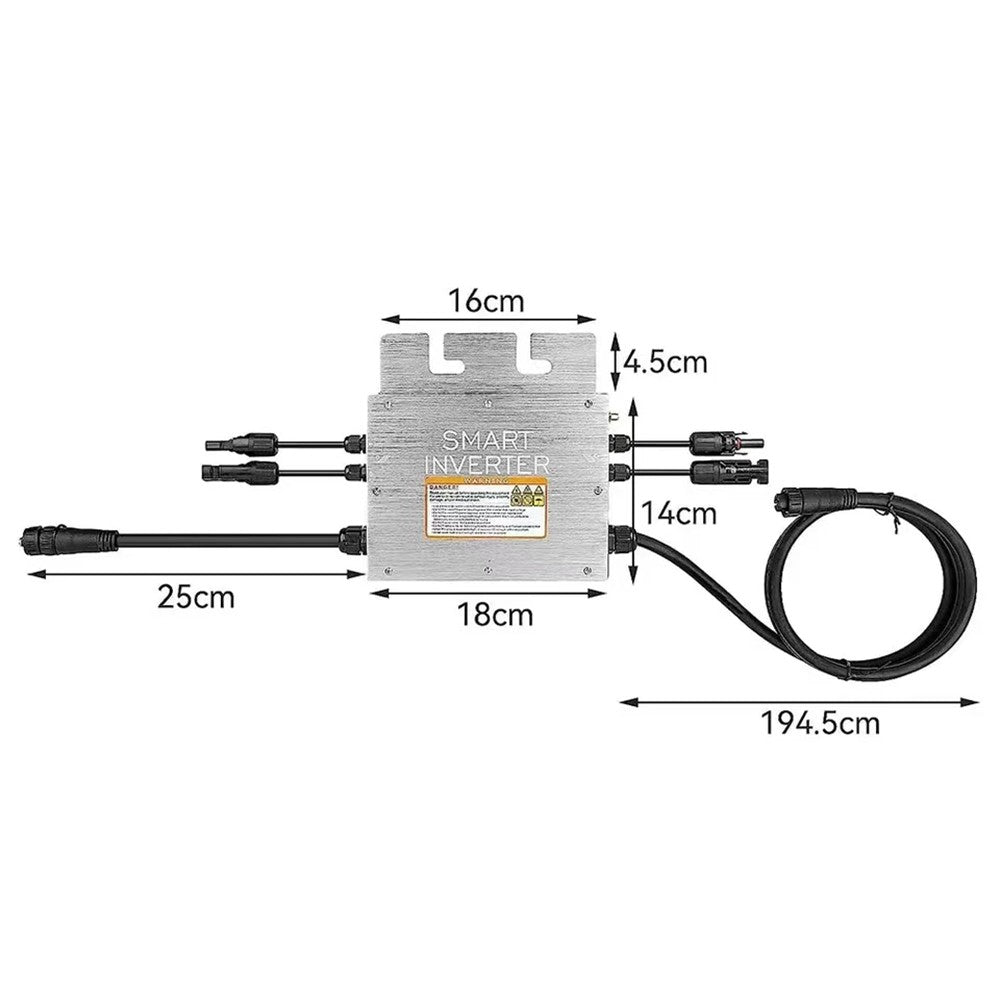

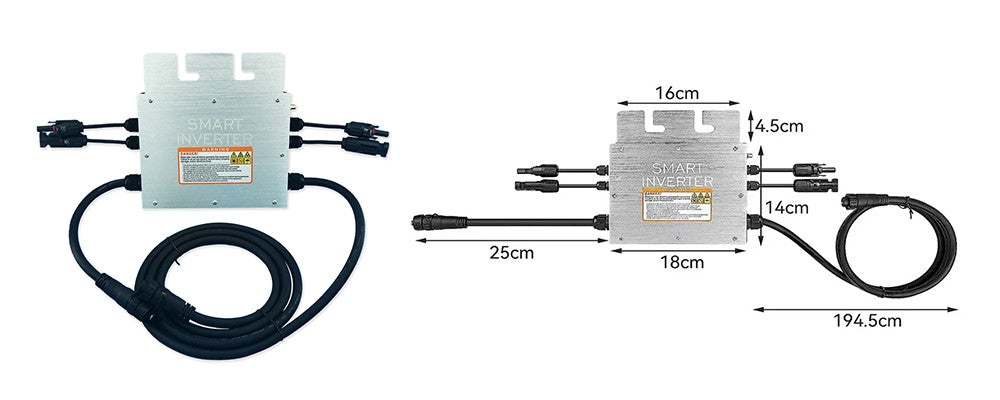

Tamanho: 185mm x 180mm x 38.5mm

Freqüência de saída: 50/60hz

Peso: 1.5kg

Power: 600/700/800/1000W

Output Voltage: 120V/230V

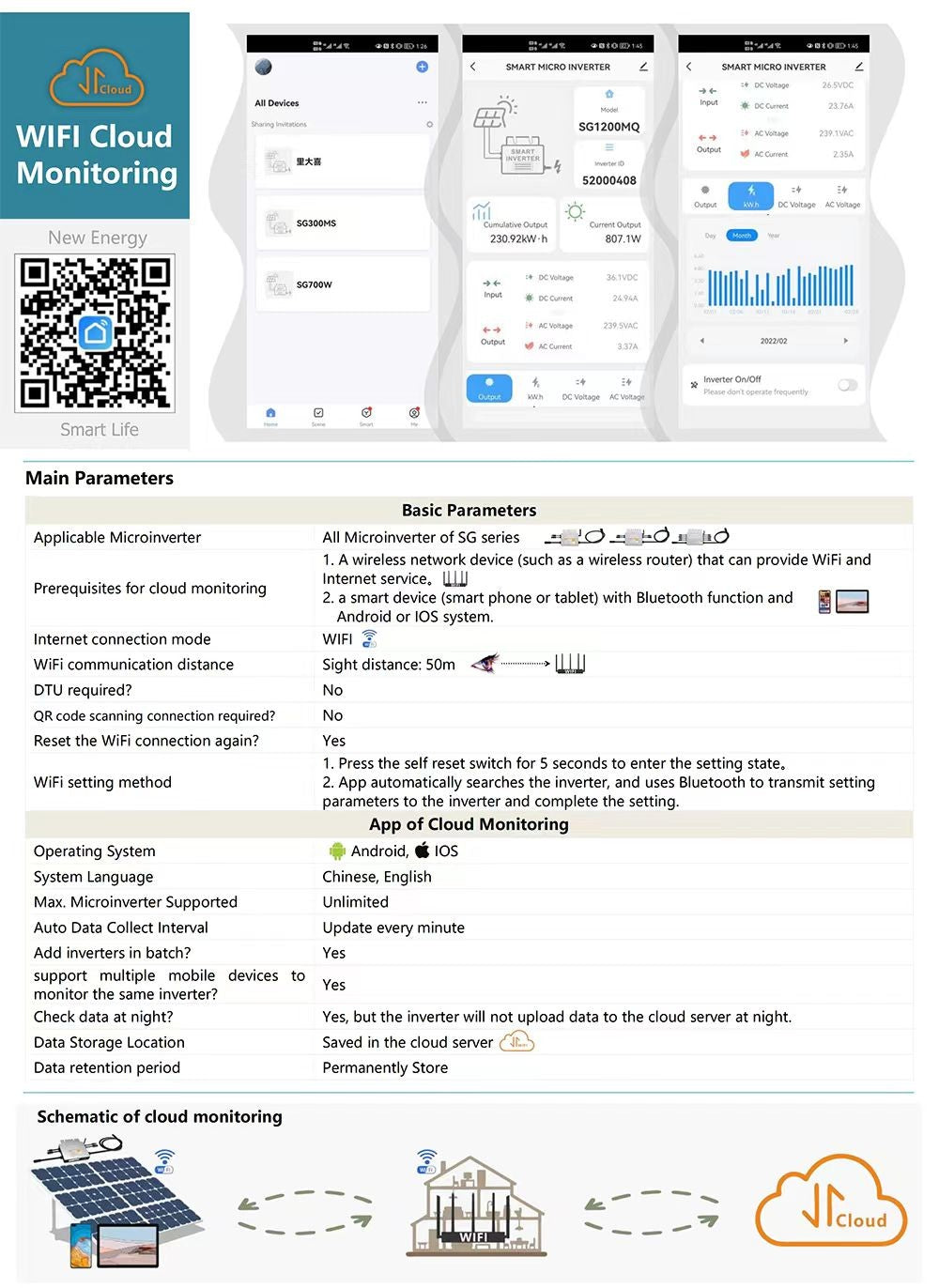

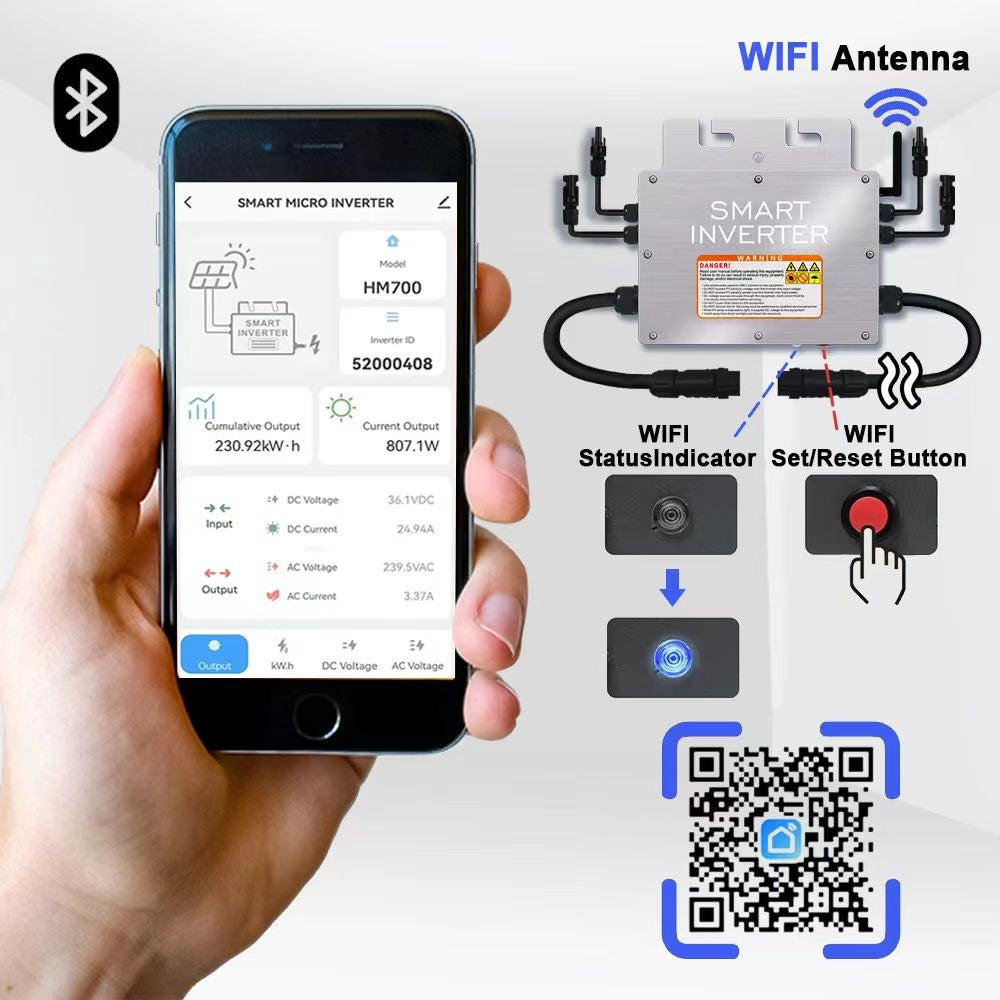

Dispositivo smart: YES

AVISO!PERIGO!

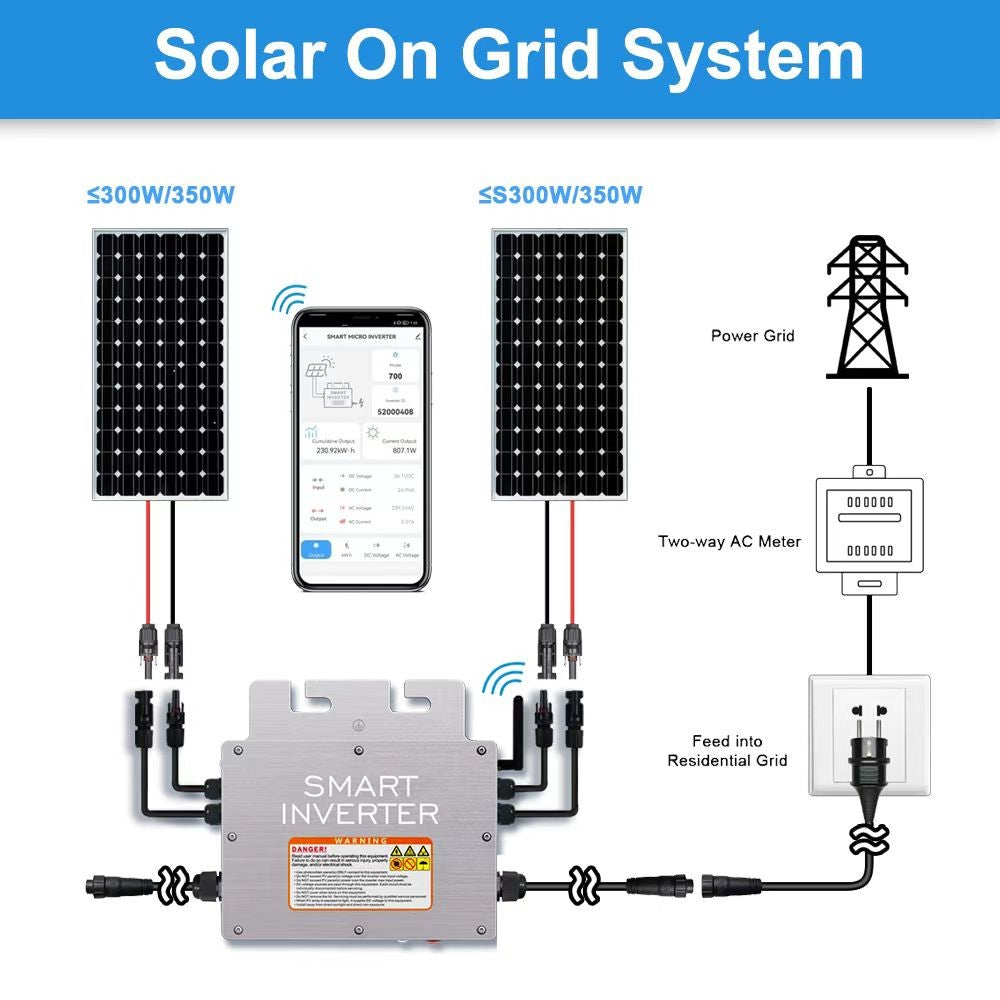

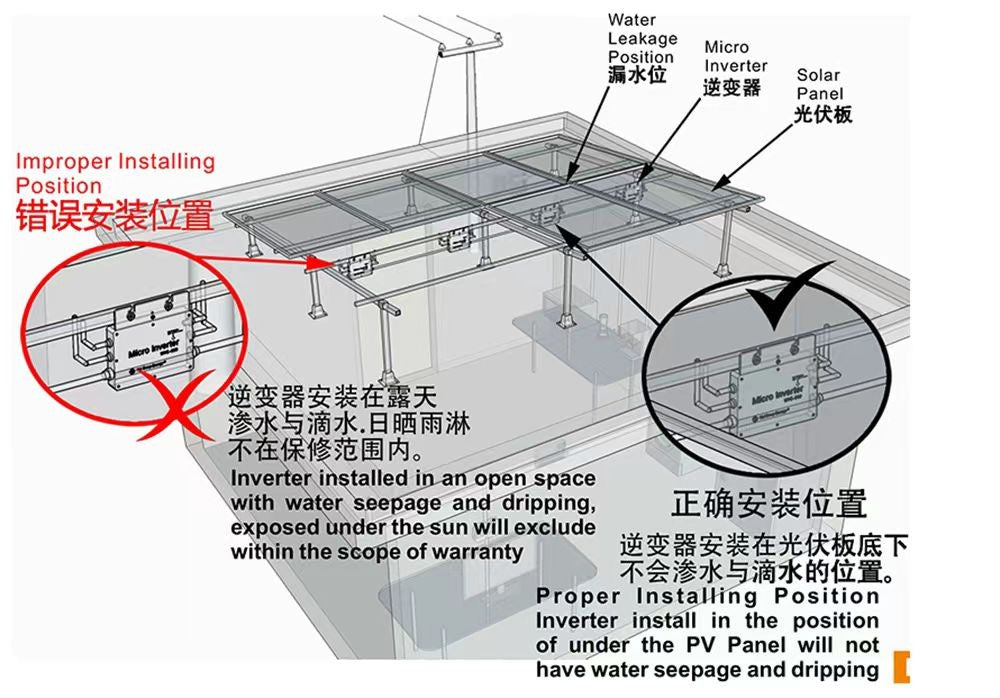

Leia o manual do usuário antes de operar este equipamento.Não fazer isso pode resultar em ferimentos graves, danos materiais,e/ou choque elétrico.• Use painel(s) fotovoltaico(s) SOMENTE para conectar este equipamento.• Este equipamento é um microinversor ON-GRID. Para que funcione corretamente, deve ser conectado à rede elétrica corretamente,e a rede elétrica está funcionando corretamente. Quando a rede elétrica parar de funcionar, ela também irá parar de gerar.• NÃO exceda a tensão do(s) painel(s) fotovoltaico(s) acima da tensão máxima de entrada do inversor.• NÃO exceda a potência do(s) painel(s) fotovoltaico(s) sobre a potência máxima de entrada do inversor.• Fontes de tensão CC passam por este equipamento.Cada circuito deve ser desconectado individualmente antes de fazer manutenção.• NÃO cubra outros itens deste equipamento.• NÃO remova a tampa.O atendimento deve ser realizado por pessoal de serviço qualificado.• Quando o conjunto fotovoltaico é exposto à luz, ele fornece tensão CC para este equipamento.• Instale longe da luz solar direta e da exposição direta à chuva.

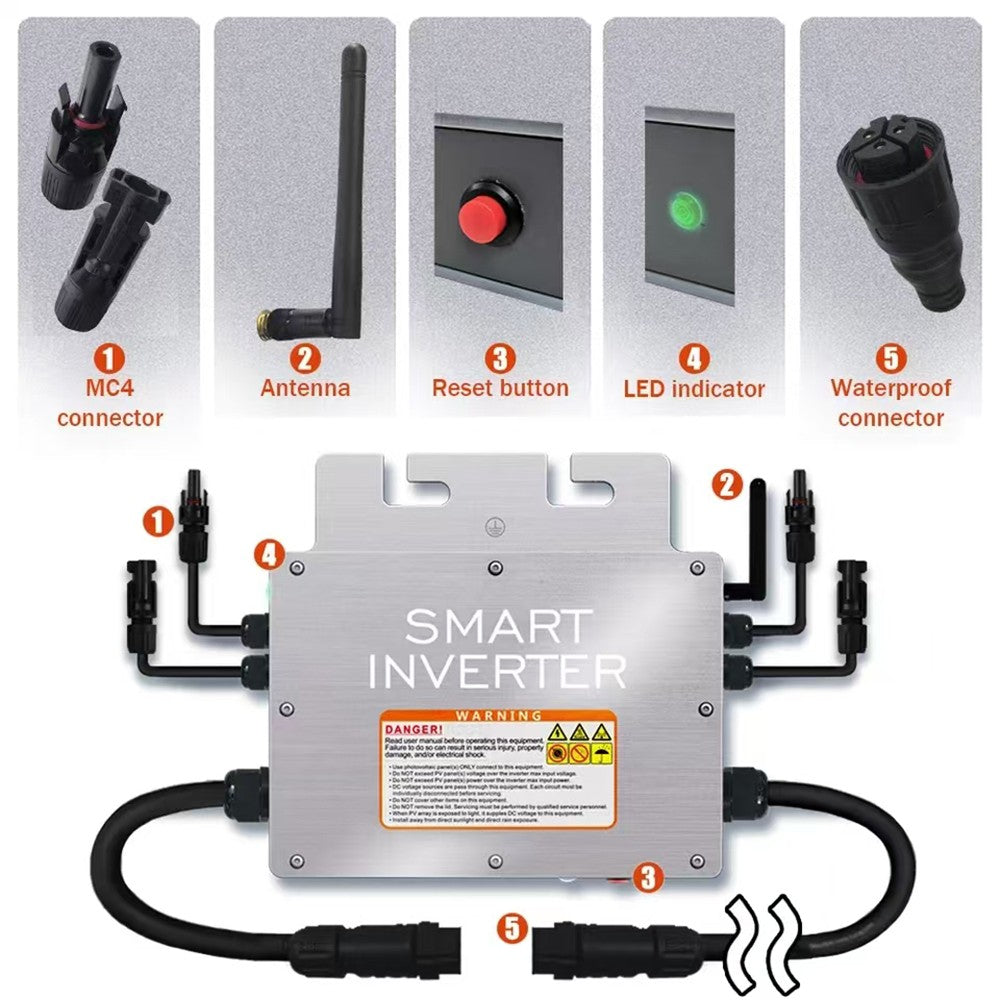

DISPLAY LED1. Luz verde constante=Microinversor em geração.2.Flash vermelho=Micro inversor em espera.3. Luz vermelha constante=a.Proteção da ilha.b.Proteção contra superaquecimento.c.Proteção contra sobre/baixa tensão CA.d.Proteção contra sobre/baixa tensão DC.e. Proteção contra sobre/baixa frequência AC.f.Falha.

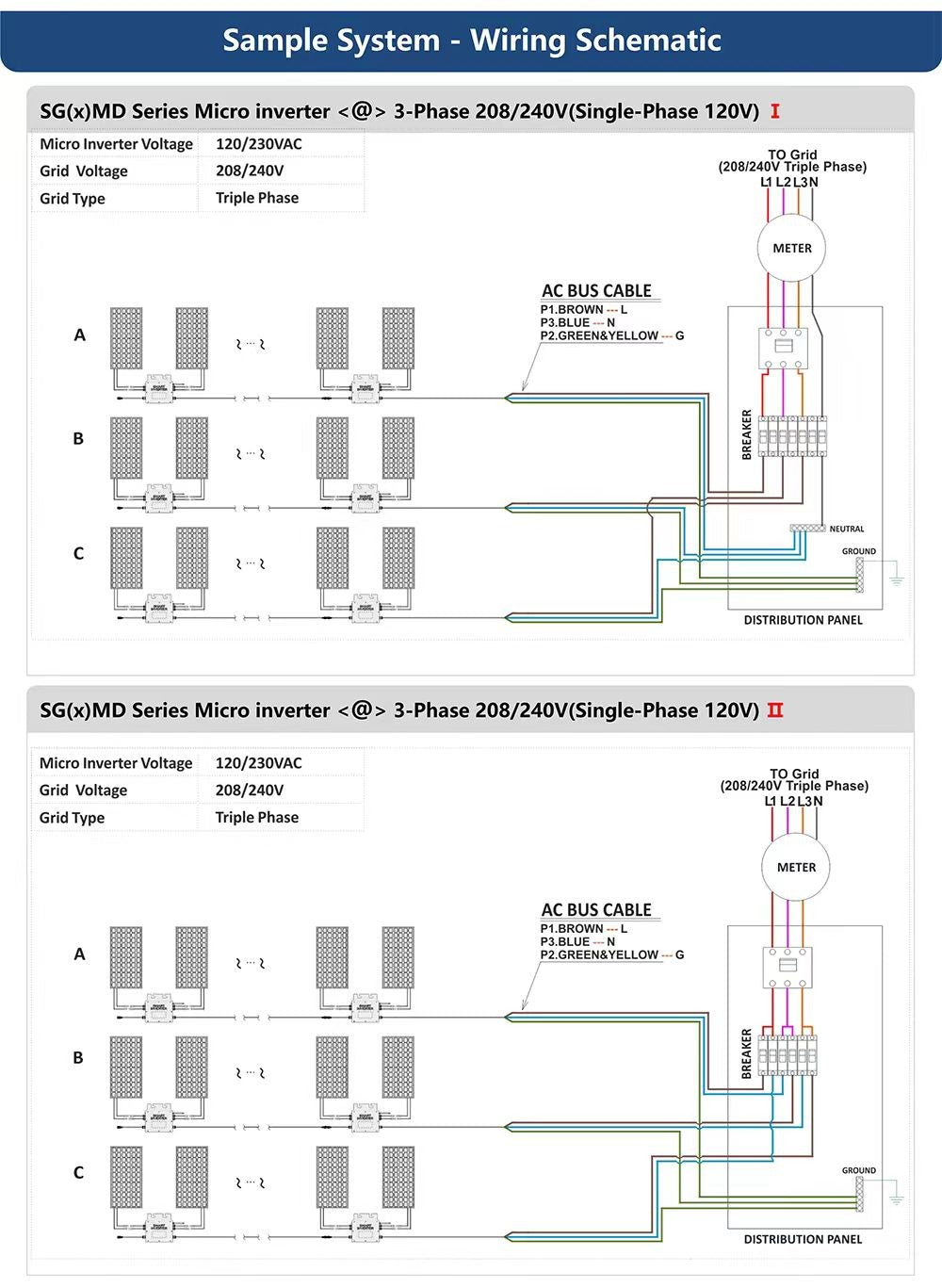

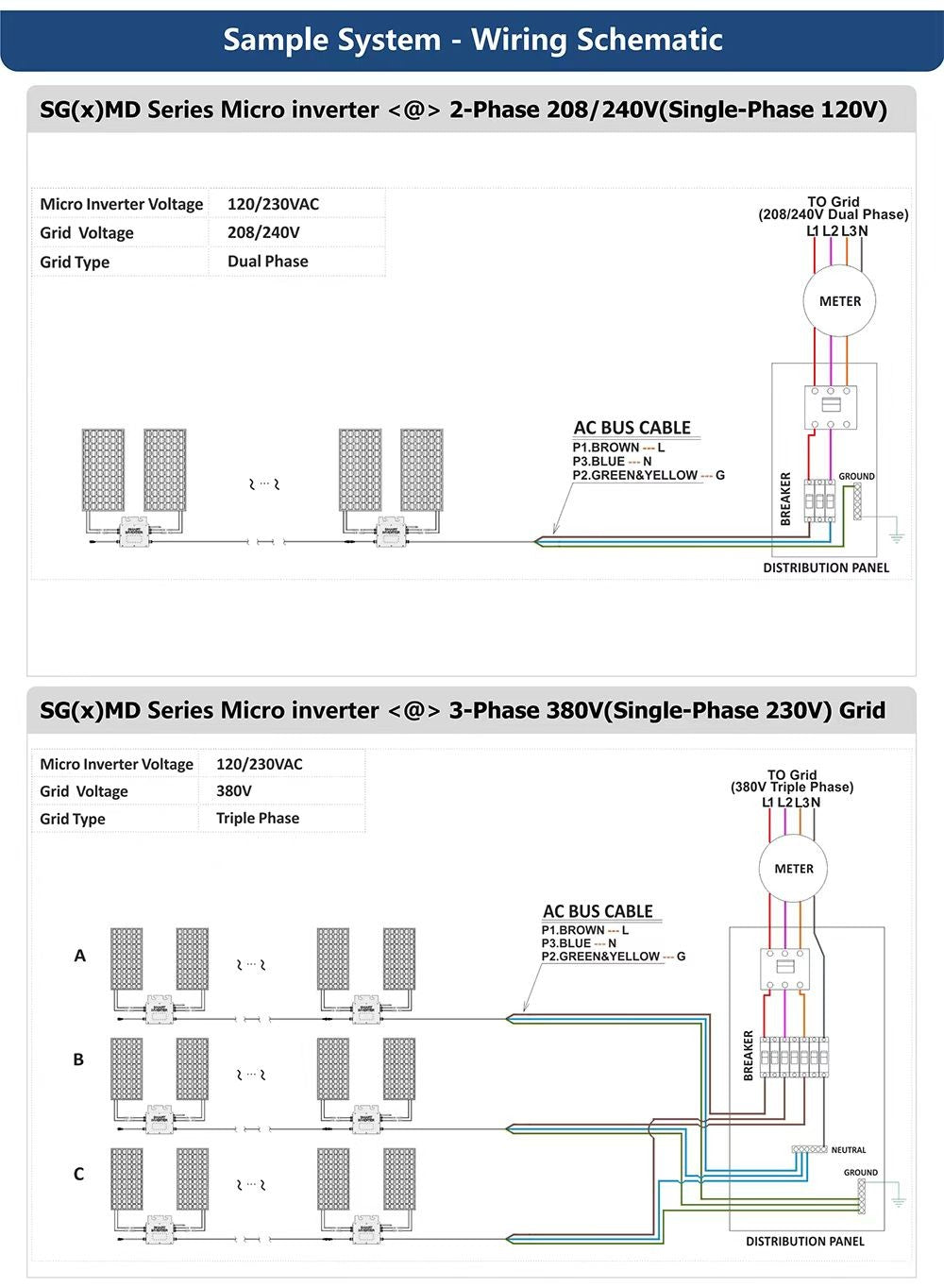

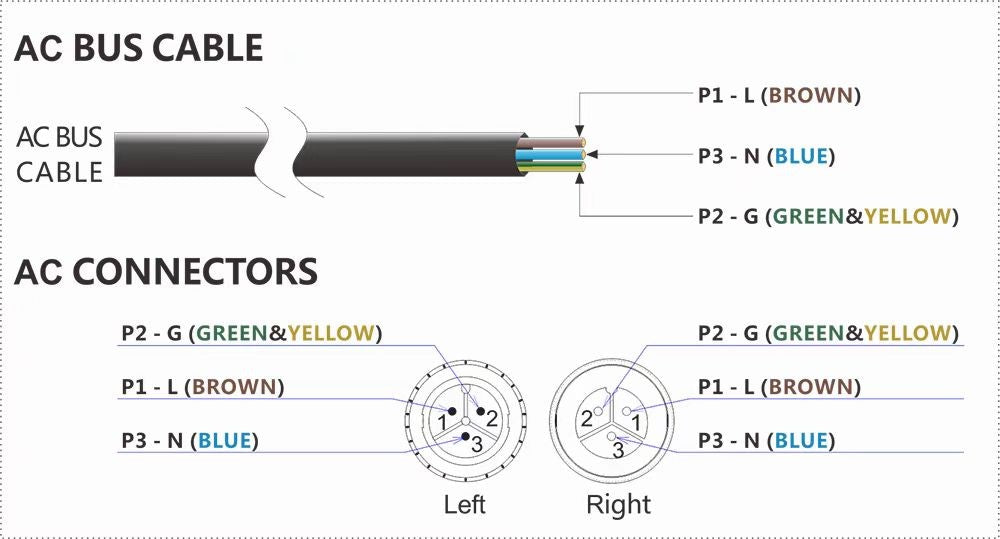

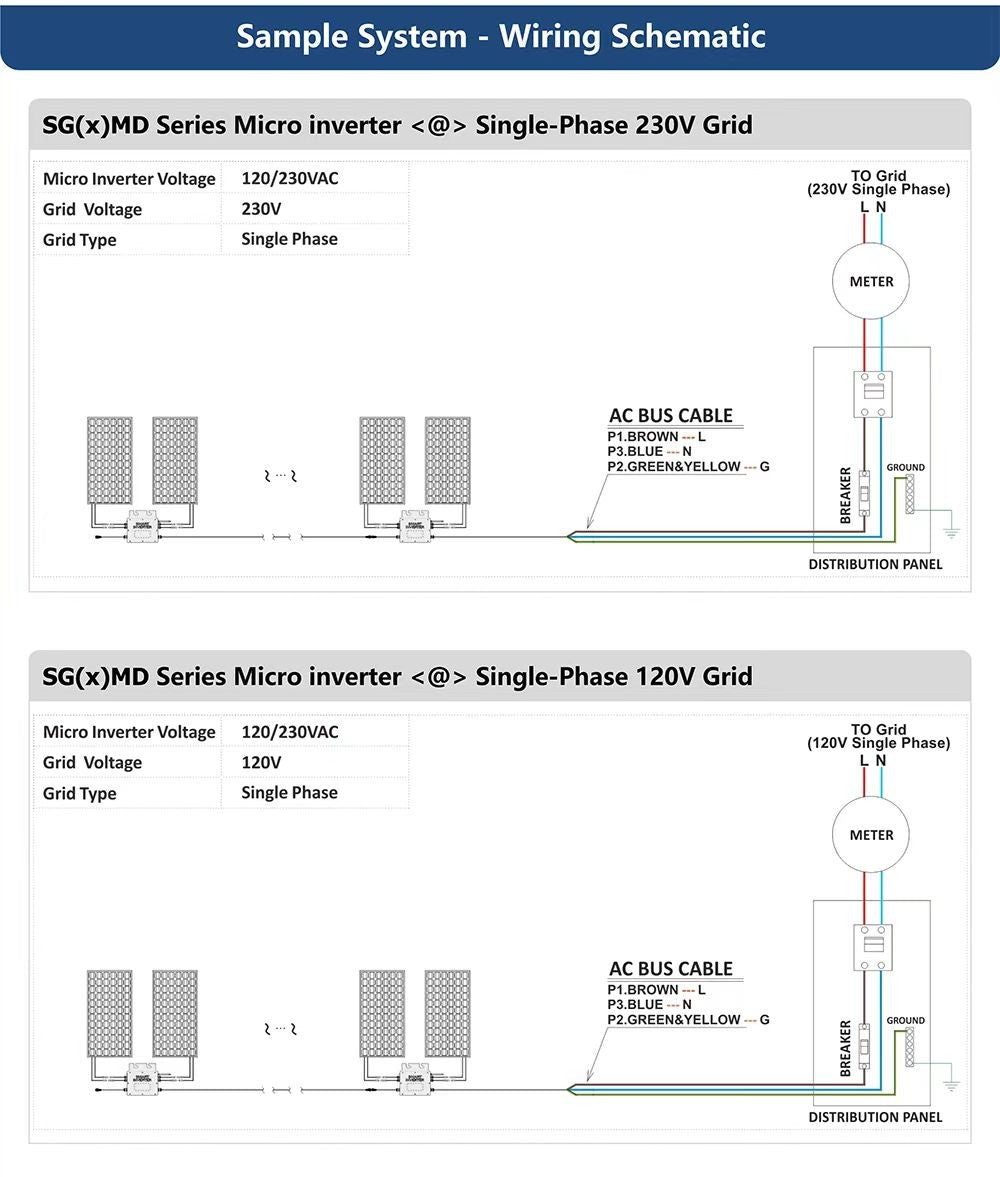

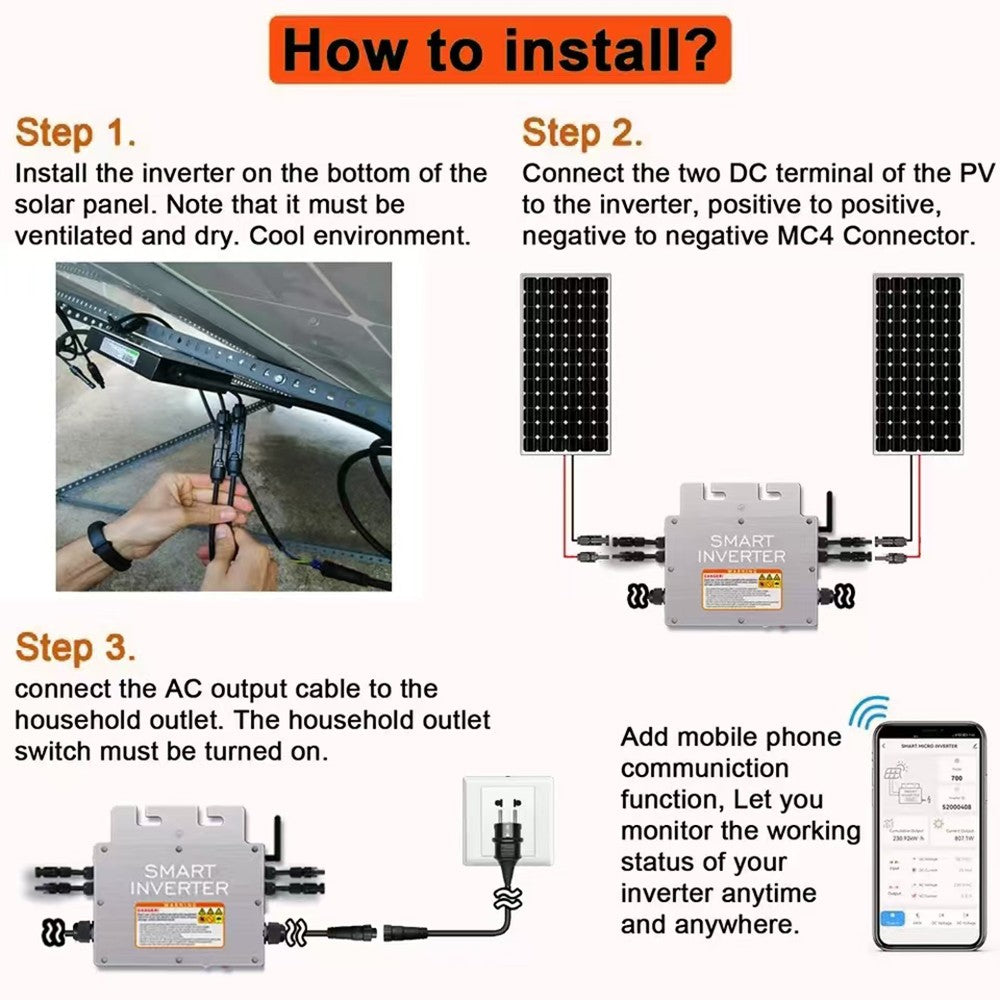

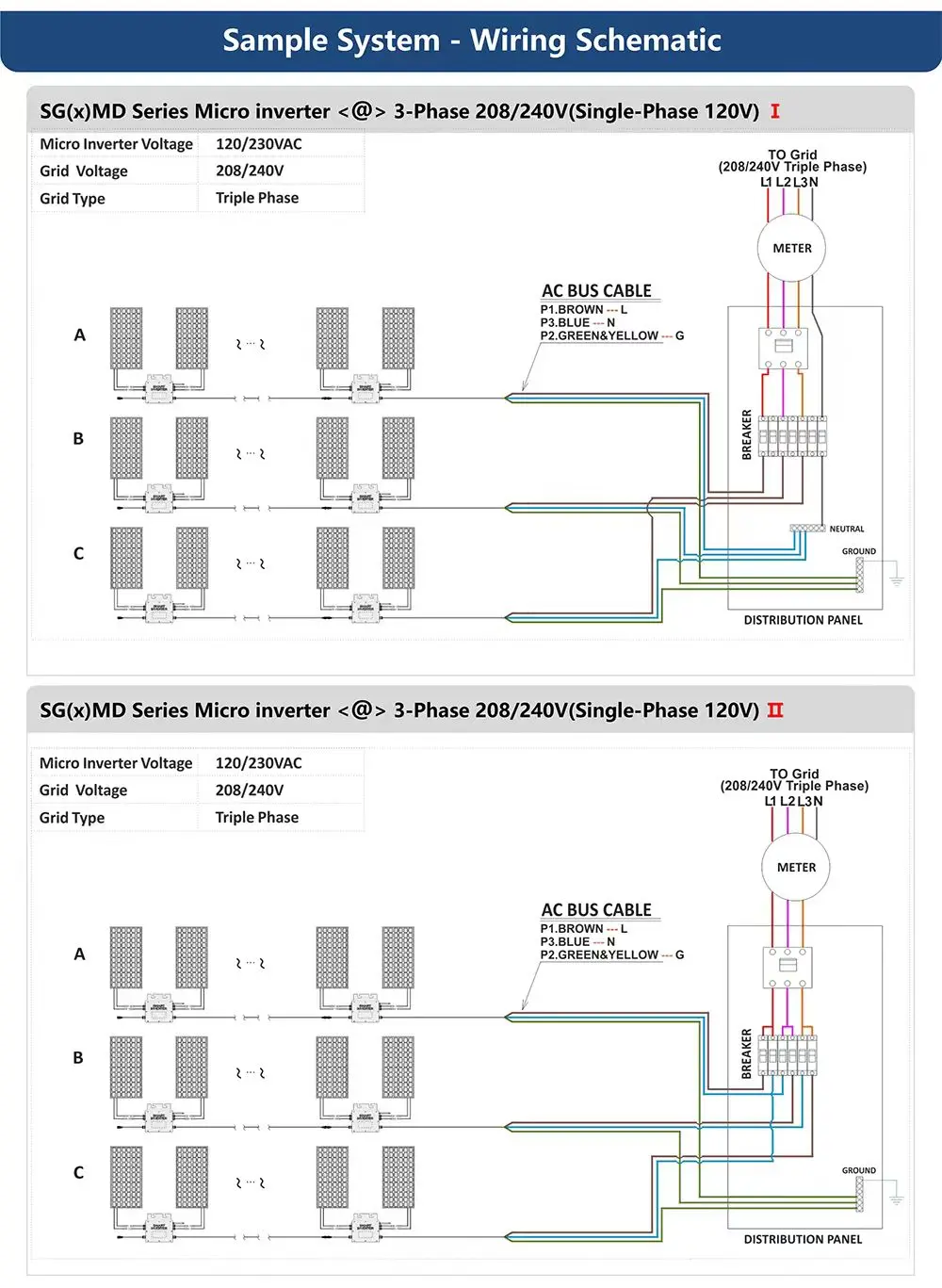

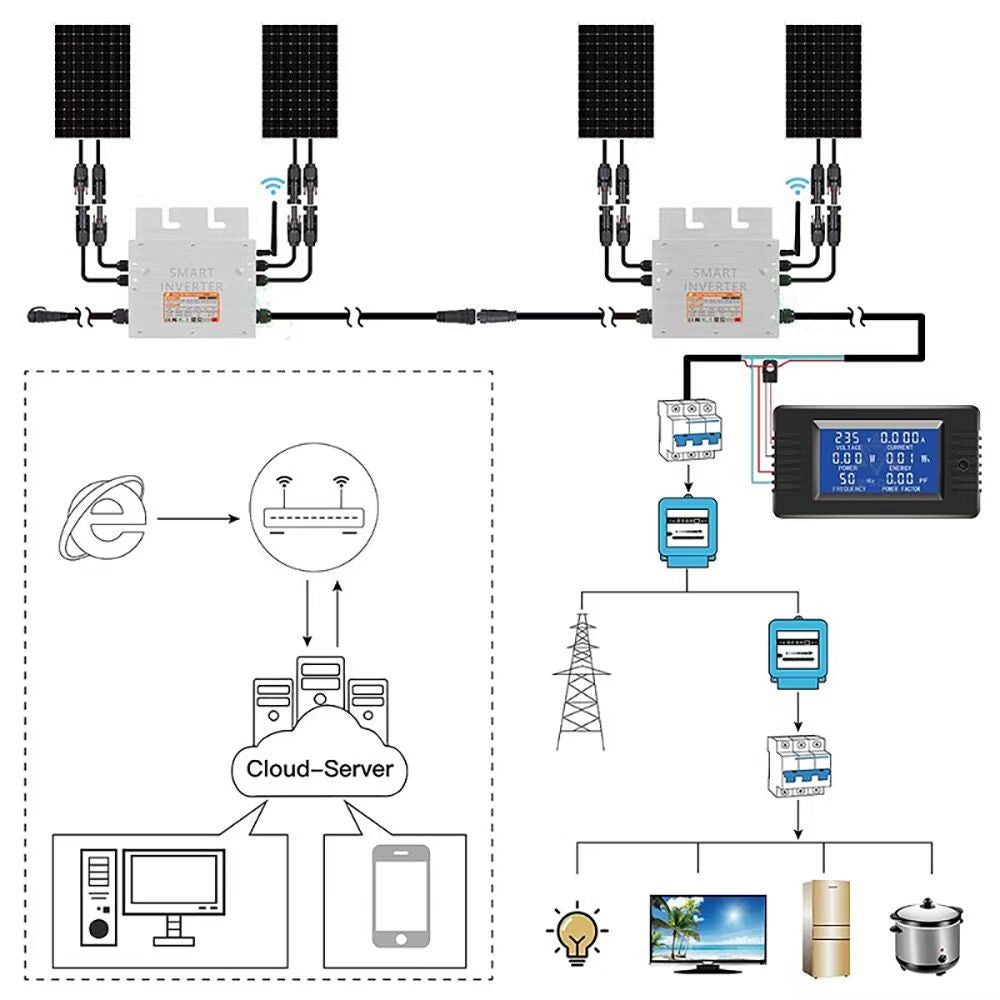

PROCEDIMENTOS DE INSTALAÇÃOEtapa 1 -Conectando os Micro inversores ao Racking.a.Marque a localização do Micro inversor no rack, em relação à caixa de junção do módulo fotovoltaico ou quaisquer outras obstruções.b.Monte um Micro inversor em cada um desses locais usando o hardware recomendado pelo seu fornecedor de rack de módulos.Etapa 2 -Conectando o cabo de barramento CA do micro inversor um por um, NÃO exceda as unidades máximos por ramificação.Etapa 3 -Conectando micro inversores ao Módulo Fotovoltaico.NÃO exceda o(s) painel(s) fotovoltaico(s) VOC sobre o inversor no máximo.tensão de entrada.Etapa 4 -Aperte a tampa da extremidade do cabo do barramento na extremidade do cabo do barramento CA.Etapa 5 -Instale a caixa de junção do circuito de ramificação CA, ligue os condutores do cabo do barramento CA: L-BROWN, N-BLUE, G-GREEN E AMARELO.Conecte a caixa de junção do circuito de derivação CA ao ponto de interconexão da rede elétrica.Etapa 6 -Verifique novamente que todos os Micro inversores, conectores e cabos estejam corretamente e bem conectados.Etapa 7 -Ligue o disjuntor CA em cada circuito de derivação CA do Micro inversor.Etapa 8 -Ligue o disjuntor CA principal da rede elétrica. Seu sistema começará a produzir energia após um período de atraso de segurança de 30 segundos.
